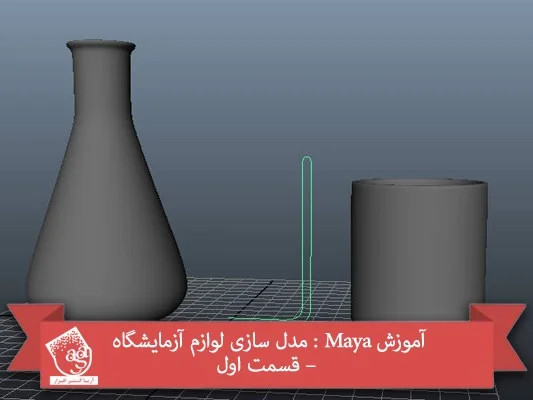

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

دسته بندی :گرافیک سه بعدی 5391
آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

آموزش Maya : مدل سازی لوازم آزمایشگاه قسمت اول

توی این آموزش، مدل سازی لوازم آزمایشگاه رو با Maya با هم می بینیم و با ابزارها و تکنیک های مورد نیاز آشنا میشیم. بیاین شروع کنیم!

با ” آموزش Maya : مدل سازی لوازم آزمایشگاه ” با ما همراه باشید…

  • سطح سختی: مبتدی
  • مدت آموزش: 40 تا 50 دقیقه
  • نرم افزار استفاده شده: Autodesk Maya

گام اول

برای مدل سازی لوازم آزمایشگاه، به تصاویر مرجع نیاز داریم که می تونین از گوگل پیدا کنین. بعد از ذخیهر این تصاویر، وارد مسیر View > Image Plane > Import Image میشیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام دوم

تصویری که انتخاب کردیم، به صورت پس زمینه و در نمای Front Orthographic اضافه میشه.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام سوم

اگه وارد نمای Perspective بشیم، تصویر رو به صورت پلان مشاهده می کنیم. اما نمی خوایم تصویر توی نماهای دیگه ای غیر از نمای Front دیده بشه. برای رفع این اشکال، وارد Attribute Editor شده و Look Through Camera رو تیک می زنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام چهارم

بعد هم وارد مسیر Create > EP Curve Tool میشیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام پنجم

روی دکمه Tool Settings که بالای سمت راست صفحه قرار داره کلیک می کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام ششم

3 Cubic رو که توی پنجره Tool Settings ابزار Ep Curve قرار داره، انتخاب می کنیم. این طوری می تونیم یک منحنی با زوایای گرد رسم کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام هفتم

این منحنی رو با شکل محفظه هماهنگ می کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام هشتم

میریم سراغ منوی Surfaces و مسیر Surfaces > Revolve رو دنبال می کنیم و روی مربع کنار Revolve کلیک می کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام نهم

توی پنجره Revolve، مقدار Segments رو تا 16 افزیش میدیم. بعد هم Polygons رو از بخش Output Geometry و Control Points رو از بخش Tessellation Method انتخاب می کنیم. در نهایت، روی Revolve کلیک می کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام دهم

بعد از انجام این کار، نتیجه به صورت زیر در میاد.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام یازدهم

وارد مسیر Edit > Delet by Type > History میشیم. به این ترتیب، اتصال محفظه و منحنی از هم قطع میشه.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام دوازدهم

منحنی رو انتخاب و حذف می کنیم.

آموزش Maya : مدل سازی لوازم آزمایشگاه – قسمت اول

گام سیزدهم

Scale این محفظه رو تنظیم کرده و اون رو توی موقعیت مورد نظر قرار میدیم.

گام چهاردهم

وارد نمای Front میشیم.

گام پانزدهم

وارد مسیر Create > EP Curve Tool میشیم.

گام شانزدهم

منحنی شکل دومین محفظه رو هم درست می کنیم.

گام هفدهم

منحنی رو با تنظیمات زیر Revolve می کنیم.

گام هجدهم

محفظه رو انتخاب می کنیم.

گام نوزدهم

وارد مسیر Edit > Delete by Type > History میشیم.


توصیه می کنم دوره های جامع فارسی مرتبط با این موضوع آریاگستر رو مشاهده کنید:

صفر تا صد آموزش مایا – پک 1

صفر تا صد آموزش مایا – پک 2

صفر تا صد آموزش آرنولد در مایا

صفر تا صد آموزش ریگینگ کاراکتر در مایا

صفر تا صد آموزش تری دی مکس

صفر تا صد آموزش زیبراش

صفر تا صد آموزش سینمافوردی – پک 1

صفر تا صد آموزش سینمافوردی – پک 2


گام بیستم

محفظه رو Scale کرده و اون رو در محل مورد نظر قرار میدیم.

گام بیست و یکم

منحنی رو انتخاب و حذف می کنیم.

گام بیست و دوم

رئوس محفظه رو قابل انتخاب می کنیم.

گام بیست و سوم

رئوس بالای محفظه رو انتخاب می کنیم.

گام بیست و چهارم

رئوس رو به سمت خارج محفظه درگ می کنیم.

گام بیست و پنجم

همچنان که محفظه انتخاب شده، وارد مسیر Edit Mesh > Insert Edge Loop Tool میشیم.

گام بیست و ششم

یک Edge Loop قبل از رئوسی که قبلا انتخاب کردیم، اضافه می کیم.

گام بیست و هفتم

محفظه به صورت زیر در میاد.

گام بیست و هشتم

رئوس محفظه رو باز هم قابل انتخاب می کنیم.

گام بیست و نهم

رئوس هر دو طرف بخش اکسترود شده محفظه رو انتخاب می کنیم.

گام سی ام

ابزار Scale رو برداشته و رئوس رو به سمت داخل محفظه اکسترود می کنیم.
