توی این آموزش، کشیدن دایره ایزومتریک رو با Illustrator با هم می بینیم و با ابزارها و تکنیک های مورد نیاز آشنا میشیم. بیاین شروع کنیم!

با ” آموزش Illustrator : کشیدن دایره ایزومتریک ” با ما همراه باشید…

  • سطح سختی: مبتدی
  • مدت آموزش: ۲۰ تا ۳۰ دقیقه
  • نرم افزار استفاده شده: Adobe Illustrator

گام اول

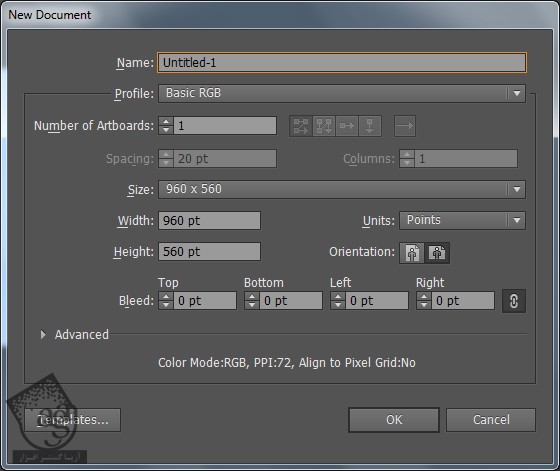

اول از همه، باید یک Grid ایزومتریک درست کنیم. یک فایل جدید درست کرده و تنظیمات زیر رو وارد می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام دوم

روی ابزار Line Segment دابل کلیک کرده و یک خط با تنظیمات زیر رسم می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام سوم

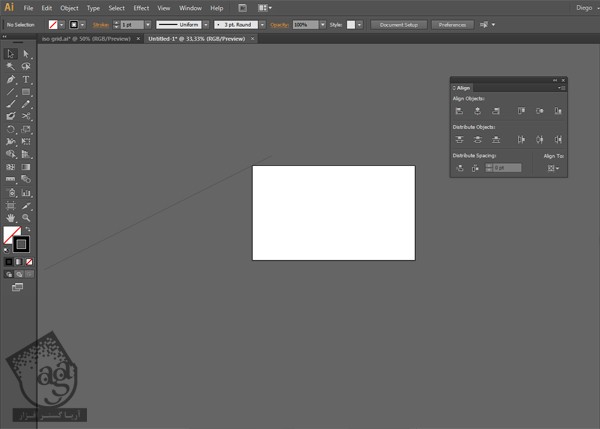

این خط رو به صورت زیر روی بوم رسم کرده و در محلی که می بینین قرار میدیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام چهارم

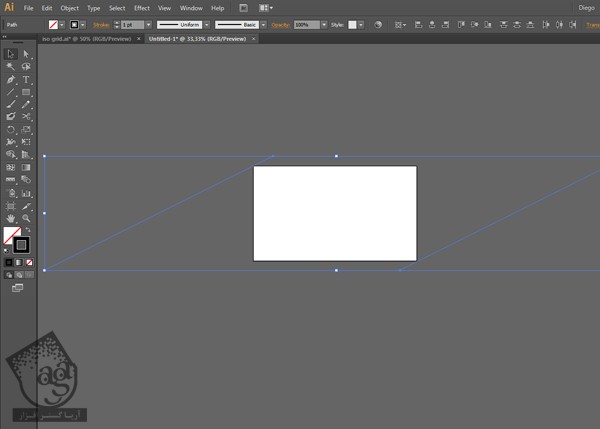

در حالی که Alt و Shift رو نگه داشتیم، این خط رو با استفاده از ابزار Selection درگ کرده و به این ترتیب، اون رو Duplicate می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

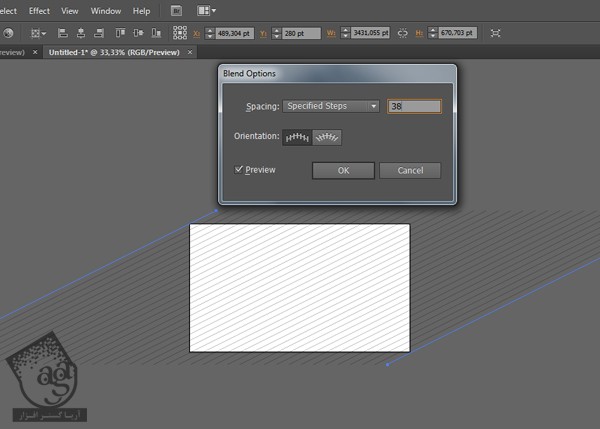

هر دو خط رو با ابزار Selection انتخاب کرده و وارد مسیر Object > Blend > Make میشیم. Spacing رو روی Specified Steps قرار داده و Ok می زنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام پنجم

نتیجه رو انتخاب کرده و اون رو Duplicate کرده و روی خودش قرار میدیم.

نسخه Duplicate شده رو انتخاب کرده و وارد مسیر Object > Transform > Reflect میشیم و محور Vertical رو انتخاب می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

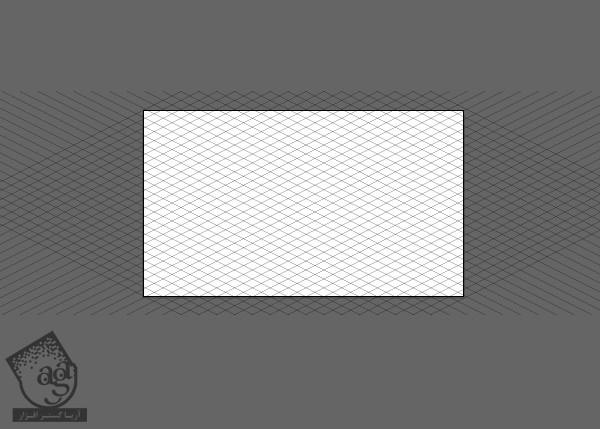

وارد مسیر Object > Blend > Expand میشیم.

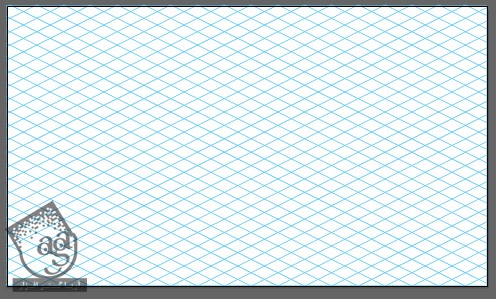

در نهایت، رنگ خطوط رو عوض کرده و بعد هم صحنه رو کراپ می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

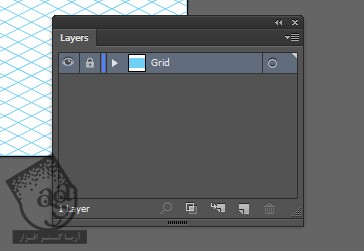

Grid رو توی یک لایه جداگانه قرار داده و لایه رو Lock یا قفل می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام ششم

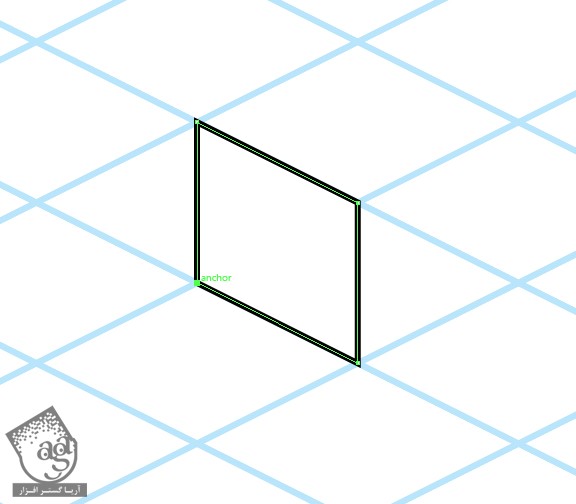

یک لایه جدید به اسم Artboard درست می کنیم. Ctrl+U رو فشار داده و یا مسیر View > Smart Guides رو دنبال می کنیم. ابزار Pen  رو برداشته و چند تا شکل رسم می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام هفتم

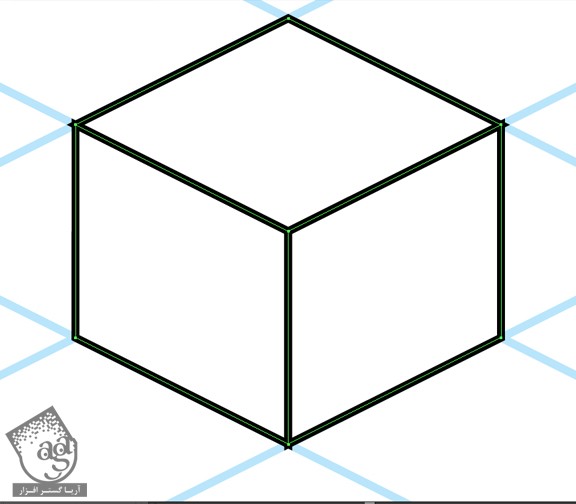

با دنبال کردن Smart Guides یک مکعب رسم می کنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام هشتم

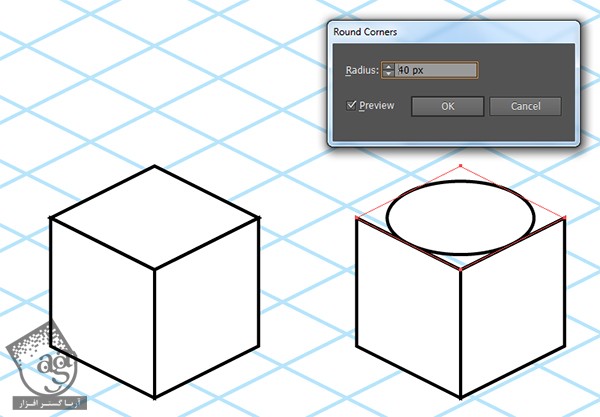

مکعب رو Duplicate می کنیم تا یک نسخه اضافه داشته باشیم. یکی از سطوح مکعب جدید رو انتخاب کرده و وارد مسیر Effects > Stylize > Round Corners میشیم. بالاترین عدد ممکن رو وارد کرده و Ok می زنیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام نهم

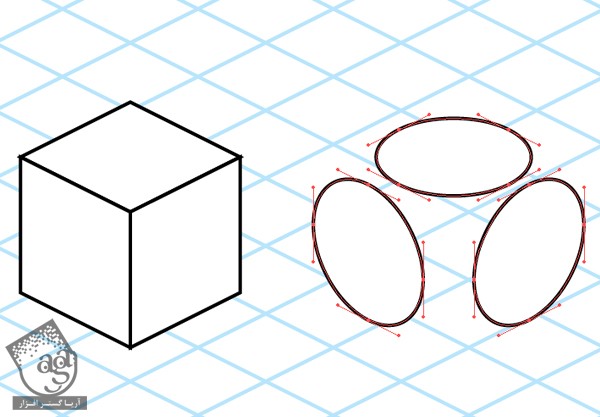

همین کار رو برای سه سمت مکعب تکرار می کنیم. همه اون ها رو انتخاب کرده و وارد مسیر Object > Expand Appearance میشیم.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام دهم

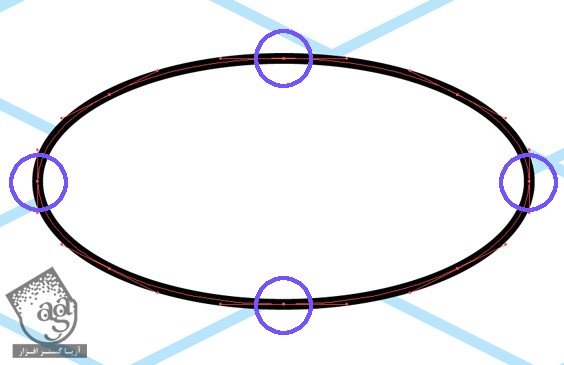

ابزار Add Anchor Point رو برداشته و چند تا نقطه به محل هایی که می بینین اضافه می کنیم. هیچ کدوم از Anchor Point ها رو پاک نکنین.

آموزش Illustrator : کشیدن دایره ایزومتریک

گام یازدهم

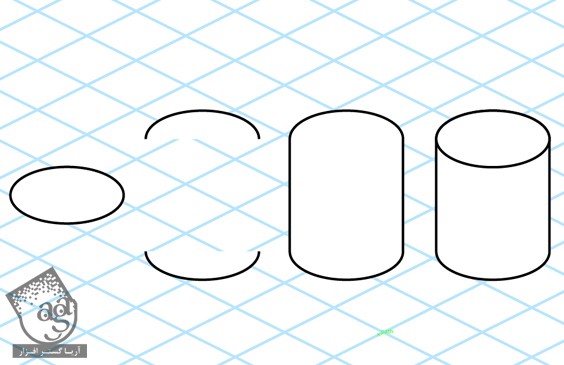

حالا سه تا بیضی جدا از هم داریم که اون ها رو Duplicate می کنیم.

برای درست کردن استوانه، باید اون ها رو به شکل زیر سر هم کنیم. برای این کار وارد مسیر Object > Path > Join میشیم و تمام!

آموزش Illustrator : کشیدن دایره ایزومتریک

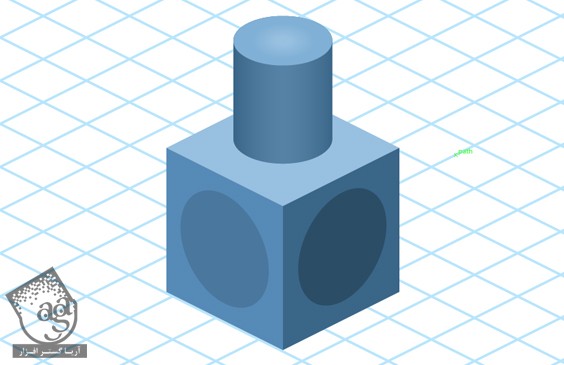

نتیجه

آموزش Illustrator : کشیدن دایره ایزومتریک

امیدواریم ” آموزش Illustrator : کشیدن دایره ایزومتریک ”  برای شما مفید بوده باشد…
