آموزش Cinema4D : تکنیک های Global Illumination

آموزش Cinema4D : تکنیک های Global Illumination

آموزش Cinema4D : تکنیک های Global Illumination

توی این آموزش، تکنیک های Global Illumination رو با Cinema4D با هم می بینیم و با ابزارها و تکنیک های مورد نیاز آشنا میشیم. بیاین شروع کنیم!

با ” آموزش Cinema4D : تکنیک های Global Illumination ” با ما همراه باشید…

  • سطح سختی: متوسط
  • مدت آموزش: ۴۰ تا ۵۰ دقیقه
  • نرم افزار استفاده شده: Cinema4D

گام اول

وارد مسیر Objects > Primitive > Tube میشیم و شکل اصلی رو درست می کنیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام دوم

شعاع داخلی یا Inner Radius رو افزایش و Height رو کاهش میدیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام سوم

Rotation Segment رو روی ۶ قرار میدیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام چهارم

Radius رو تا ۱ cm کاهش میدیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام پنجم

این شکل رو Editable می کنیم. برای این کار وارد مسیر Functions > Make Editable میشیم. بعد هم نیمی از شکل رو به صورتی که می بینین انتخاب می کنیم. باید تمام Polygon های همین نیمه رو انتخاب کنین و چیزی رو جا نزارین.

آموزش Cinema4D : تکنیک های Global Illumination

گام ششم

وارد مسیر Functions > Split میشیم و Delete رو می زنیم. برای حذف نقاط اضافه، وارد مسیر Functions > Optimize میشیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام هفتم

تمام نقاط رو به همراه برش نیمی از Tube انتخاب کرده و ۹۰ درجه می چرخونیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام هشتم

نقاط مجاور نیمه دیگه Tube رو انتخاب کرده و اون ها رو ۹۰- درجه می چرخونیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام نهم

وارد مسیر Objects > Modelling > Connect میشیم. بعد هم هر دو بخش Tube رو به این شکل اضافه می کنیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام دهم

یک HyperNURBS درست کرده و شکل رو بهش وصل می کنیم. تا اینجا به شکل حلقه در میاد.

آموزش Cinema4D : تکنیک های Global Illumination

گام یازدهم

یک Spline درست می کنیم. بعد هم خط رو به شکلی که می بینین اضافه کرده و اون رو Chamfer می کنیم.

آموزش Cinema4D : تکنیک های Global Illumination

گام دوازدهم

Spline رو Duplicate کرده و اون رو به سمت دیگه می بریم. یک Loft NURBS اضافه کرده و هر دو Spline رو بهش اضافه می کنیم.

گام سیزدهم

قبل از شروع به استفاده از GI، باید چند تا متریال درست کنیم. با دابل کلیک توی Material Browser، یک متریال جدید درست می کنیم. رنگ سفید رو براش در نظر می گیریم و تیک Specular رو بر می داریم. این متریال رو روی پس زمینه اعمال می کنیم.

گام چهاردهم

یک متریال جدید دیگه درست می کنیم. رنگ زرد رو براش در نظر می گیریم. گرادیانت نارنجی تا بنفش تیره رو به عنوان تکسچر در نظر می گیریم.

گام پانزدهم

Transparency رو تیک می زنیم. مقادیر رنگی R=255, G=202, B=118 رو برای Color در نظر می گیریم. Refraction رو روی ۱.۴ قرار میدیم و Fresnel خاکستری تا سفید رو به عنوان تکسچر در نظر می گیریم. Mix Mode رو روی Multiply قرار میدیم. مقادیر رنگی R=255, G=208, B=170 رو برای Absorption Color در نظر می گیریم.

گام شانزدهم

Reflection رو تیک می زنیم. Brightness رو روی ۸۰ درصد قرار میدیم. Additive رو تیک زده و Fresnel خاکستری تا سفید رو به عنوان تکسچر اضافه می کنیم. Mix Mode رو روی Multiply قرار داده و تیک Specular رو بر می داریم.

گام هفدهم

یک متریال جدید درست می کنیم. تیک Color و Specular رو بر داشته و Luminance رو تیک می زنیم. بعد هم Brightness رو روی ۲۰۰ درصد قرار میدیم.

گام هجدهم

این متریال رو به پس زمینه و حلقه اضافه می کنیم. بعد هم حلقه رو روی Ramp قرار میدیم.

گام نوزدهم

یک زاویه مناسب انتخاب کرده و وارد مسیر Obejcts > Scene > Camera میشیم.

گام بیستم

وارد تنظیمات Render میشیم. بعد هم Global Illumination اضافه می کنیم. وارد تنظیمات GI, Irradiance Cache میشیم. بعد هم مقدار Stochastic Samples و Record Density رو کاهش میدیم. وارد تنظیمات Aliasing میشیم. Anti aliasing رو روی Best و Filter رو روی Sinc قرار میدیم.

گام بیست و یکم

وارد مسیر Objects > Scene > Sky میشیم. یک متریال Light اعمال کرده و رندر می گیریم.

گام بیست و دوم

Brightness رو تا ۱۲۵ درصد کاهش میدیم. به نظر خوب میاد. یک بار دیگه Brightness رو افزایش میدیم.

گام بیست و سوم

یک کره به اندازه بزرگ رسم می کنیم و اون رو یک سمت قرار میدیم. متریال نور رو روی اون اعمال می کنیم.

گام بیست و چهارم

Sky رو غیر فعال کرده و از صحنه خروجی می گیریم.

گام بیست و پنجم

یک پلان با اندازه بزرگ اضافه کرده و متریال های روشنایی رو روی اون اعمال می کنیم.  بعد هم کره رو غیر فعال می کنیم.

گام بیست و ششم

از صحنه خروجی می گیریم. با تغییر منبع نور از یک Primitive به یک Primitive دیگه، نتیجه تغییر می کنه.

گام بیست و هفتم

پلان رو چرخونده و در بالای صحنه قرار میدیم.

گام بیست و هشم

یک بار دیگه از صحنه خروجی می گیریم.

گام بیست و نهم

بیاین یک Primitive دیگه رو امتحان کنیم. یک Tube درست کرده و Scale یا مقیاس اون رو افزایش میدیم و میزاریم بالای حلقه. متریال نور رو بهش اضافه کرده و پلان رو غیر فعال می کنیم.

گام سی ام

از صحنه خروجی می گیریم. انعکاس نور خوب هست و پس زمینه به نظر مسطح نمیاد.

گام سی و یکم

میریم سراغ شی های پیچیده تر. یک Spline بزرگ به صورت منحنی درست می کنیم.

گام سی و دوم

یک Spline بزرگ درست می کنیم.

گام سی و سوم

یک Sweep NURBS درست می کنیم و هر دو Spline رو بهش اضافه می کنیم. حالا متریال نور رو روی Sweep NURBS اعمال می کنیم.

گام سی و چهارم

Tube رو غیر فعال کرده و از صحنه خروجی می گیریم. نتیجه خروجی مثل قبل هست. اما این بار جزئیات بیشتری اضافه شده.

گام سی و پنجم

نور رو بیشتر از یک نقطه می تابونیم. دو تا Disk درست کرده و اون ها رو در محلی که می بینین قرار میدیم. بعد هم متریال نور روی اون ها اعمال کرده و Sweep NURBS رو غیر فعال می کنیم.

گام سی و ششم

از صحنه خروجی می گیریم.

گام سی و هفتم

دیسک سمت چپ رو در جلوی شی اصلی قرار میدیم.

گام سی و هشتم

وقتی خروجی گرفتیم، متوجه میشیم پس زمینه همچنان مسطح هست.

گام سی و نهم

Sweep NURBS رو فعال کرده و Brightness رو تا ۱۲۰ درصد کاهش میدیم.

گام چهل ام

از صحنه خروجی می گیریم. Sweep NURBS رو غیر فعال کرده و Brightness رو روی مقدار قبلی قرار میدیم.

گام چهل و یکم

متریال نور رو دو بار Duplicate کرده. مقادیر رنگی R=255, G=84, B=51 رو برای یکی از اون ها و مقادیر رنگی R=57, G=75, B=255 رو برای اون یکی در نظر می گیریم.

گام چهل و دوم

یک بار دیگه خروجی می گیریم.

گام چهل و سوم

Render Settings رو باز می کنیم و میریم سراغ Global Illumination. بعد هم Stochastic Samples و Record Density رو کاهش میدیم.

گام چهل و چهارم

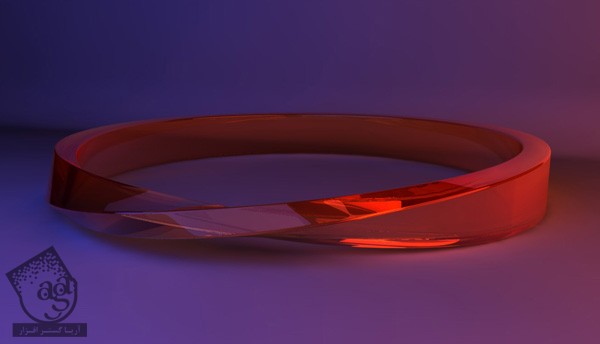

یک بار دیگه از صحنه خروجی می گیریم. نتیجه رو در زیر می بینین.

امیدواریم ” آموزش Cinema4D : تکنیک های Global Illumination ”  برای شما مفید بوده باشد…
